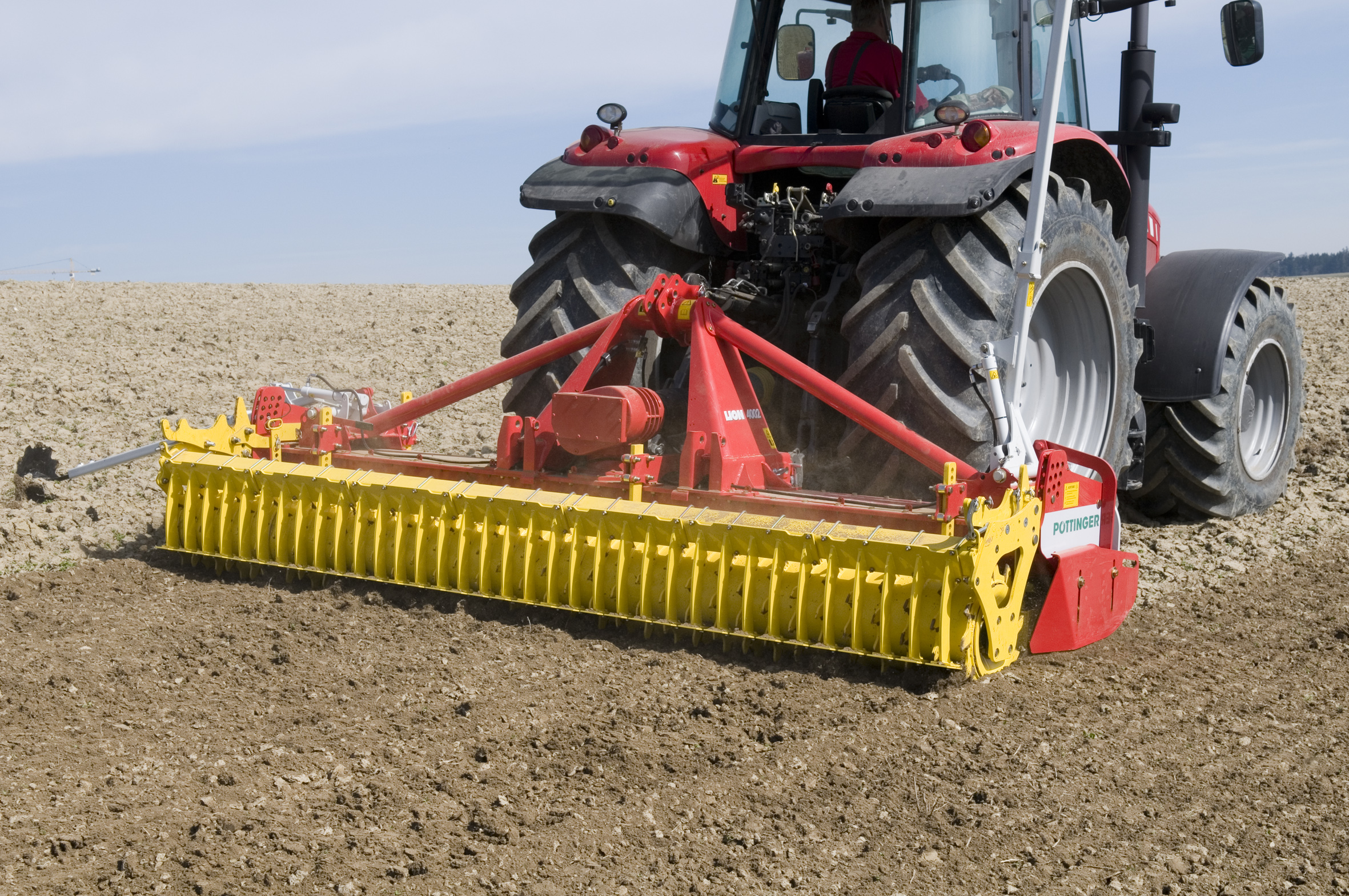

Mocne brony wirnikowe od 3 do 6m

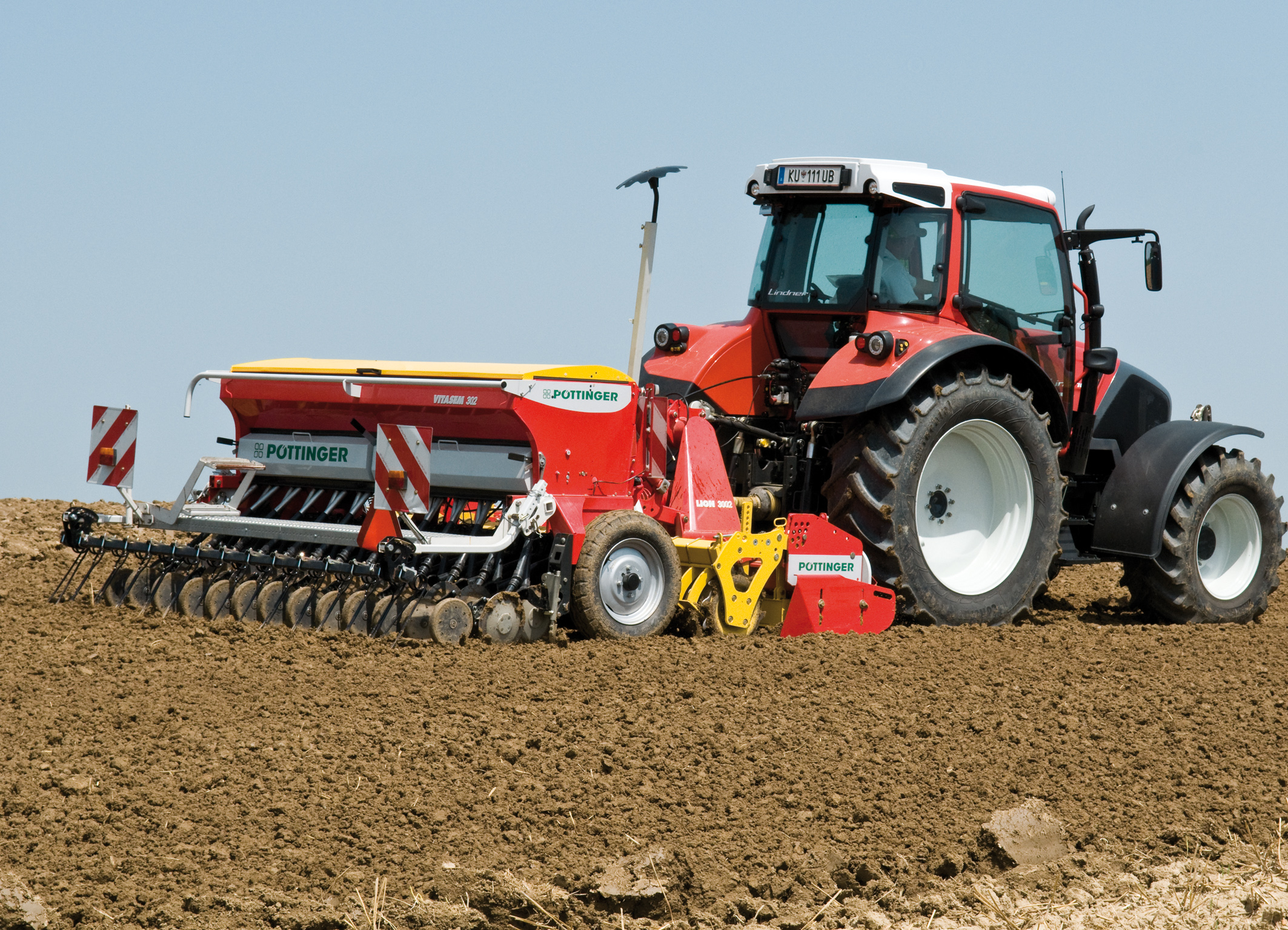

Obudowy łożysk są wspawane w profil skrzyni i następnie obrabiane w centrum-CNC. W efekcie odstęp między wirnikami jest dokładnie taki sam, co gwarantuje Państwu spokojną pracę i dużą wytrzymałość maszyny. Kute elementy z cenrum hartowania PÖTTINGER dają Państwu pewność użytkowania na wiele, wiele lat. Wytrzymałe łozyska, zoptymalizowana komputerowo forma części roboczych i hartowana stal to znaki firmowe naszych bron wirnikowych LION. Brony te moga pracować solo ale także w kombinacji z siewnikami VITASEM tworząc zestaw do uprawy uproszczonej i w mulcz.

Dane techniczne

  LION 3002 LION 4002
Szerokość robocza 3 m 4 m
Karuzela 10 szt 14 szt
Obroty napędu 1000 obr./min 1000 obr./min
Prędkość obrotowa karuzeli 342 obr./min 342 obr./min
Rozmiary zębów 18 x 340 mm 18 x 340 mm
Zapotrzebowanie mocy 110 - 250 PS  140 - 250 PS
Szerokość transportowa 3 m 4 m
Ciężar w przypadku wyposażenia standardowego 1190 kg 1450 kg
Ciężar walcami sztabowymi 540 mm ø 325 kg -
Ciężar wałem Packera 500 mm ø 525 kg -
Ciężar wałem Packera 550 mm ø 547 kg -
Waga packera gruzełkowy 525 mm ø 520 kg 750 kg
Waga walcem pierscieniowym 550 mm ø wzmoc. 550 kg 740 kg
Ciężar wałem Packera 500 mm ø wzmoc. 528 kg 600 kg
Ciężar wałem Packera 550 mm ø wzmoc. 558 kg 690 kg
Ciężar wał pierścieniowo zębaty 500 mm ø wzmoc.; 12,5 cm rozstaw rzędów 560 kg 735 kg
Ciężar wał pierścieniowo zębaty 500 mm ø wzmoc.; 15 cm rozstaw rzędów 530 kg 695 kg
Waga gumowy wał packera 585 mm ø wzmoc. 575 kg -

  LION 5000 LION 6000
Szerokość robocza 5 m 6 m
Karuzela 16 szt 20 szt
Obroty napędu 1000 obr./min 1000 obr./min
Prędkość obrotowa karuzeli 342 obr./min 342 obr./min
Rozmiary zębów 18 x 340 mm 18 x 340 mm
Zapotrzebowanie mocy 160 - 270 PS  180 - 270 PS
Szerokość transportowa 2,7 m 2,7 m
Ciężar w przypadku wyposażenia standardowego 2090 kg 2267 kg
Ciężar walcami sztabowymi 540 mm ø - 650 kg
Ciężar wałem Packera 500 mm ø 784 kg 920 kg
Ciężar wałem Packera 500 mm ø wzmoc. - 926 kg
Ciężar wałem Packera 550 mm ø - 1056 kg
Waga walcem pierscieniowym 550 mm ø - 1100 kg

Technika na najwyższym poziomie

  • Mocna i wysoka wanna przekładni nadaje belce przekładni dużą stabilność. Wielkowymiarowe koła zębate, 50 lub 60 mm grubości wałki wirników z mocnym łozyskowaniem stożkowym i duże odstępy łożysk zapewniają dużą żywotność.
  • Wysoka skrzynia przekładni jest uformowana z jednego elementu. W skrzyni jest wspawany wspornik środkowy zwiększający do maksimum stabilność. Obudowa łożysk jest zespawana ze wspornikiem i dnem obudowy, a następnie poddana obrobce w Centrum obrobki CNC. W efekcie uzyskano precyzyjne odstępy między osiami karuzeli. Rozwiązanie to stanowi gwarancję bardzo spokojne pracy i dugiej eksploatacji.
  • Kute, przechodzące uchwyty zębow są zintegrowane w obudowie. Zęby odprowadzają ziemię bezpośrednio pod wanną przekładni, najlepsza ochrona przed powstawniem zatoru.
  • Łożyska i koła zębate pracują stale zanurzone w smarze. Potężne koła czołowe są wykonane ze wzmocnionej stali. Dolne łożysko jest osadzone blisko uchwytu zębow – odciężaenie i mniejsze zużycie. Absolutnie szczelna uszczelka kasetowa.

Możliwości montażu i demontażu

Hydrolift
  • Hydrauliczny mechanizm zaczepu do siewników z regulowanymi w pionie i poziomoe hakami zaczepu.
  • Dwa siłowniki hydrauliczne gwarantują max. siłę uniesienia do 2,4 t do cieżkich zaczepianych siewników.
  • Ogranicznik podnoszenia na życzenie.
  • Z mechanicznie regulowanym cięgłem górnym
Siewniki Poettinger VITASEM i AEROSEM można łatwo zaczepic.
  • Punkt ciężkości leży blisko wału – bardzo blisko ciągnika. Dodatkowy cieżar siewnika obciążajacy wał zapewnia optymalne wtórne ugniecenie gleby. Odległość między siewnikiem i broną wirnikową - wałem jest dzięki zwartej budowie zawsze zredukowana do minimum.
Nabudowa z hydraulicznym cięgłem górnym
  • Na życzenie hydrauliczny siłownik wychyla siewnik nad broną.
  • Najlepsze położenie punktu ciężkości w stosunku do ciągnika.
  • Duży odstęp redlic wysiewających od ziemi.
  • Brona moża pracować również solo (wyrównanie skiby po pługu).

Napęd i łożyskowanie

Brony wirnikowe LION gwarantują bardzo cichą pracę i największa stabilność. Nawet przy długotrwałym obciążeniu i na ciężkich glebach te potężne maszyny pracują niezawodnie.

Jedno spojrzenie wystarczy, aby nabrać pewności:

  • Grubościenna wanna przekładni z drobnoziarnistej stali – bardzo duża odporność na skręcenia.
  • Ukośne ścięcie wanny przekładni – płynny przepływ ziemi, brak zatorów.
  • Wielkowymiarowe koła zębate znajdują się bezpośrednio nad łożyskowaniem. Długie ząbkowanie gwarantuje pewne zahaczenie na wałku wirnika.
  • Obudowa łożyska z grodzą środkową i spodem są przyspawane. Precyzyjne odstępy osi od karuzeli do karuzeli.
  • Mocne łożyska stożkowe w kutej, jednorodnej obudowie.
  • Dolne łożyska są osadzone blisko uchwytów zebów
  • Duży odstęp między górnymi i dolnymi łożyskami, dzięki temu mniejsze obciązenie.
  • Uchwyty zębów są zintegrowane w obudowie. Bez zakleszczania się kamieni.

Wały towarzyszące


Wał sztabowy
To idealny wał na suche i niekleiste gleby. Wał jest wyposażony w mocne sztaby zapewniające optymalne ugniecienie wtórne gleby. Średnica 420 mm, 8 sztab Średnica 540 mm, 11 sztab.


Zębaty wał Packera
Zębaty wał Packera jest urządzeniem wszechstronnym i tym samym może być stosowany na wszystkich rodzajach gleb. Wał pozostawia za soba optymalnie ugnieciona, przygotowana pod zasiew glebę. Skrobaki są umocowane tuż nad glebą. Dzięki temu nawet na mokrej glebie nie dochodzi do odrywania płatów ziemi – zachowanie kapilar doprawadzających wodę, która warunkuje prawidłowe kiełkowanie nasion. Ârednica wału: 420, 500 i 550 mm. Zęby sa hartowane. Wzmocnione skrobaki na życzenie.


Wał Packera
Zęby z lewej i prawej strony są ustawione skośnie. Wał do pracy na ciężkich, ilastych glebach. Efekt pracy tego wału to głebokie ugniecenie gleby z zachowaniem luźnej gruzełkowatej struktury wierzchniej warstwa ziemi. Skrobaki zapobiegają oklejaniu się wału. Średnica 525 mm.


Tnący wał Packera
Zamknięte z boku pierścienie Packera mają średnicę 550 mm. Na metrze szerokości roboczej jest zamieszczonych 8 pierścieni. Wał umacnia wtornie glebę w sposob pasmowy, co zapewnia doskonały przepływ wody do gleby oraz znakomite właściwości wymiany gazowej. Wał jest zalecany na kamieniste, wilgotne gleby z dużą ilością masy organicznej. Resztki pożniwne zostają na wierzchniej warstwie gleby i chronią ja przed przesuszeniem.

Kombinacja

Kombinacja oszczędza czas i pieniądze. Mniejsza ilość przejazdów, mniejsze zużycie paliwa, mniejsze niepożądane ugniecenie gleby, mniejsze koszty.



Zęby / szybka wymiana zębów

  • Zęby brony wirnikowej LION są wkręcone i skośne ustawione do tyłu. Dzięki temu ziemia w wierzchniej warstwie jest intensywnie spulchniana z nadaniem gruzełkowatej struktury. Duże bryły ziemi pozostają w dolnej warstwie.
  • Zęby o formie normalnej, zęby z szybką wymianą i zeby mulszowe.
  • Zęby grubości 18 X 320 mm są wykonane ze stali borowej i zahartowane na całym przekroju poprzecznym.
  • LION 302.12 jest wyposażony w zęby 15 x 300 mm.
  • Obydwa pojedyncze zęby są osadzone sztywno we wgłębieniu uchwytu. Dwa sworznie reguluja ustawienie centralne zębów, a płyta zaciskowa mocuje ich osadzenie.
  • Na karuzelę potrzebne sa tylko dwie śruby, ktore pozwalają sie bez podtrzymywania poluzować.
System szybkiej wymiany zębów Quick-fix

Szybkie i bezpieczne rozwiązanie na życzenie

  1. Wyjąć bolce
  2. Wyciągnąć zęby
  3. Wsunąć nowe zęby
  4. Zabezpieczyć bolcami i zatyczką. Gotowe!
  • Poettinger oferuje zęby uniwersalne do pracy w każdych warunkach.
  • Zeby te moga byc wykorzystane do pracy w ustawieniu agresywnym i ciągnionym.
  • Zęby w ustawieniu „w natarciu“ krusza ziemie od spodu a resztki pożniwne są przemieszane na wierzchniej warstwie gleby.
  • Drobno skruszone grudki ziemi koncentrują sie w warstwie wysiewu. Duże bryły ziemi i resztki pozniwne pozostają na wierzchniej warstwie i chronia glebe przez erozją.
